M1卡也全稱是NXP Mifare one，是飛利浦公司生產的感應式PVC卡種常用的卡片芯片S50及S70兩種型號。M1卡是目前使用范圍最廣的芯片，已成功應用于世界各行各業。M1卡屬于感應式PVC卡。

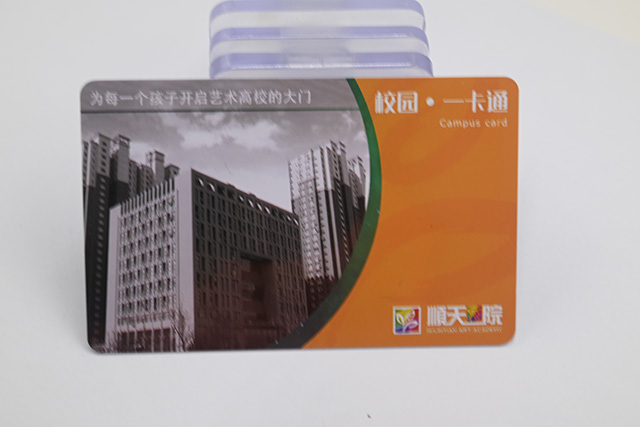

M1停車卡 M1會員卡

一、M1卡簡介

所謂的M1卡是指用菲利浦子公司恩智浦生產的芯片封裝的卡縮寫，全稱NXP Mifare一系列，常用M1S50PVC卡及M1S70PVC目前有復旦等國產芯片。F與之兼容，利用PVC封裝M1芯片，感應天線，然后壓制成型制作PVC智能卡行業所說的卡M1卡(也叫做S50卡、感應式PVC卡、ME卡等)，屬于非接觸式PVC卡。非接觸式PVC該卡，又稱射頻卡，成功解決了無源(卡中無電源)和免接觸問題，是電子設備領域的一大突破。非接觸式PVC該卡，又稱射頻卡，成功解決了無源（無電源）和無接觸問題，是電子設備領域的重大突破。主要用于公交、渡輪、地鐵、高速公路、校園自動收費系統，也用于門禁管理、身份證明和電子錢包。 M優點是可讀可寫的多功能卡，可分為多個可單獨加密的存儲區域，可同時實現多個應用。缺點是價格稍貴，感應距離短，適用于非定額消費系統、停車場系統、門禁考勤系統等。

二、M1卡結構

M1 卡分為 16 個扇區 ，每個扇區 4 塊 （塊 0 ～ 3 ），共 64 塊，按塊號編址 0 ～ 63 。第 0 扇區的塊 0 (即絕對地址 0 塊)用于存儲制造商代碼，已固化，不能更改。其它扇區塊 0 、塊 1 、塊 2 為 數據塊 ，存儲數據；塊 3 為 控制塊 ，存放密碼 A 、訪問控制，密碼 B 。各扇區的密碼和存取控制是獨立的，可根據實際需要設置各自的密碼和存取控制。

M1卡性能指標：

l M1S50卡容量為 8K 位 EEPROM

l M1S50卡分為 16 每個扇區都是 4 塊，每塊 16 個字節 , 以塊為存取單位

l 每個扇區都有一組獨立的密碼和訪問控制

l 每張卡都有唯一的序列號 32 位

l 具有防沖突機制，支持多卡操作

l 無電源，自帶天線，包括加密控制邏輯和通信邏輯電路

l 數據保存期為 10 年，可改寫 10 一萬次，讀無限次

l 工作溫度： -20 ℃ ~50 ℃

l 工作頻率： 13.56MHZ

l 通信速率： 106KBPS

l 讀寫距離： 10mm 內部(與讀寫器有關)

三、M1卡工作原理

M1卡讀寫設備M卡片中有一組固定頻率的電磁波，卡片中有一LC在電磁波的激勵下，串聯諧振電路的頻率與電磁波相同，LC諧振電路產生共振，從而產生共振M1卡芯片電容器中有電荷。在電容器的另一端，連接一個單向?qū)娮颖茫瑢㈦娙萜髦械碾姾伤偷搅硪粋€(gè)電容器中儲存。當累積電荷達到2時V時，該電容器可以作為電源為其他電路提供工作電壓，發射卡內數據或接收讀寫器數據，實現雙向通信。

四、M1卡破解事件

2008年，德國研究員亨里克·普洛茨(Henryk Plotz)弗吉尼亞大學計算機科學博士卡爾斯滕·諾爾(Karsten Nohl)成功破解NXP的Mifare經典芯片(非接觸智能卡，通常稱為M1卡)安全算法。M1卡被破解在全球引起軒然大波，這意味著全球10億張安全卡中使用的技術很容易破解。由于破解可能發生在實驗室，人們非常關注破解，它也將發生在實驗室外。到目前為止，解決感應卡并不難。僅僅依靠它并不難。M實現系統安全的1卡密碼不是很可靠，現在很多系統都是在原來的卡集成中做一卡一密的方式來實現系統的安全。
